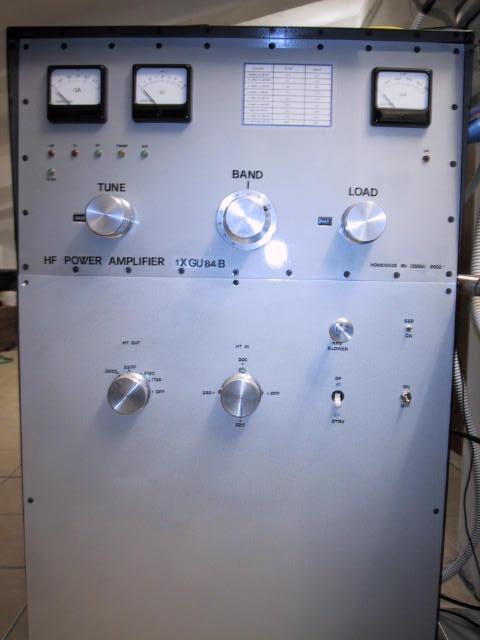

Troverete qui' ( per ora ) alcune immagini dell'amplificatore con una gu 84 autocostruito

da me e mio fratello IK5QPV da 3500w !!!!!!!!!!

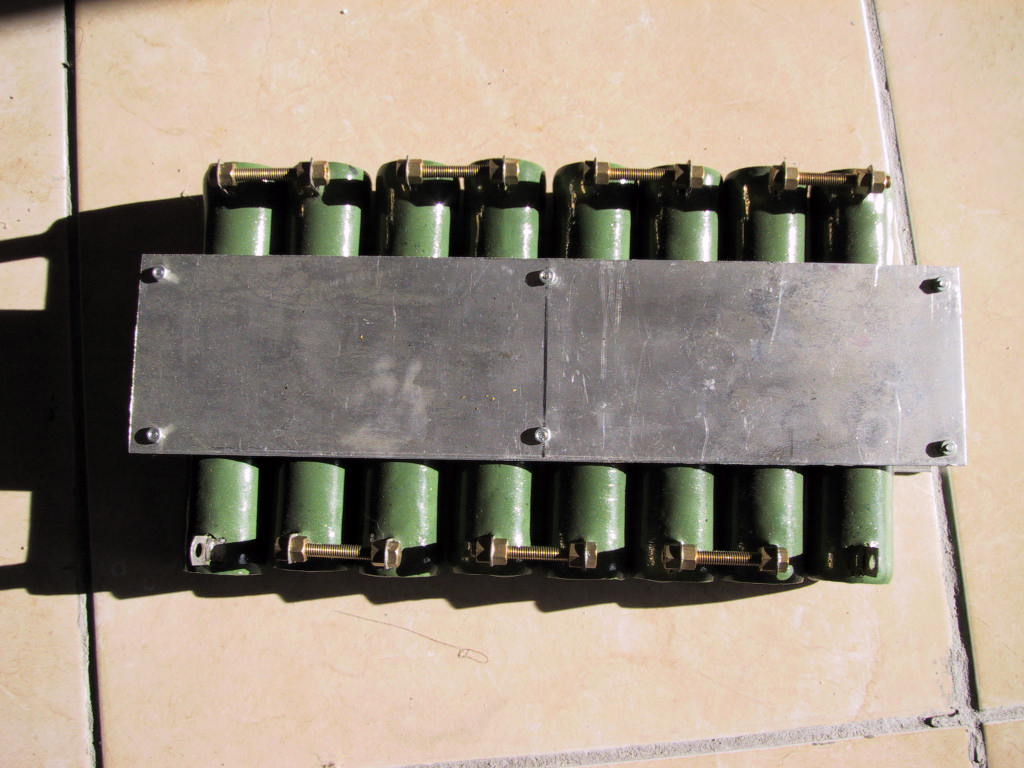

il bleder resistivo

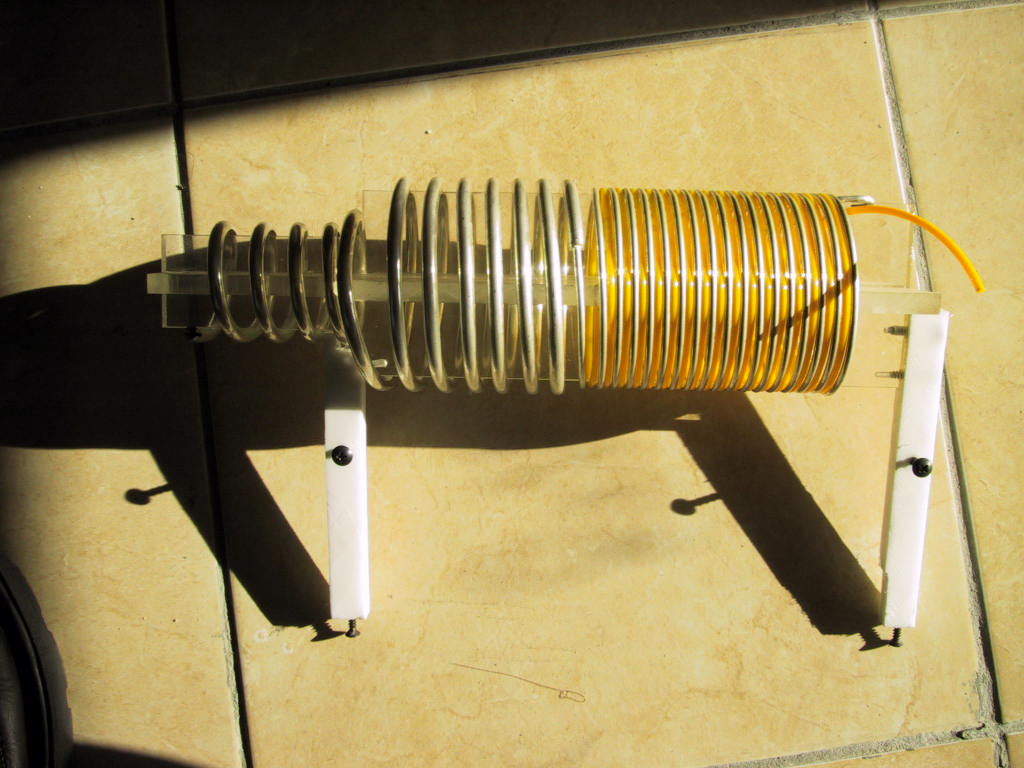

la bobina

la bobina con sotto il commutatore 11 bande con la commutazione a massa

della bobina non utilizzata, anche questo autocostruito

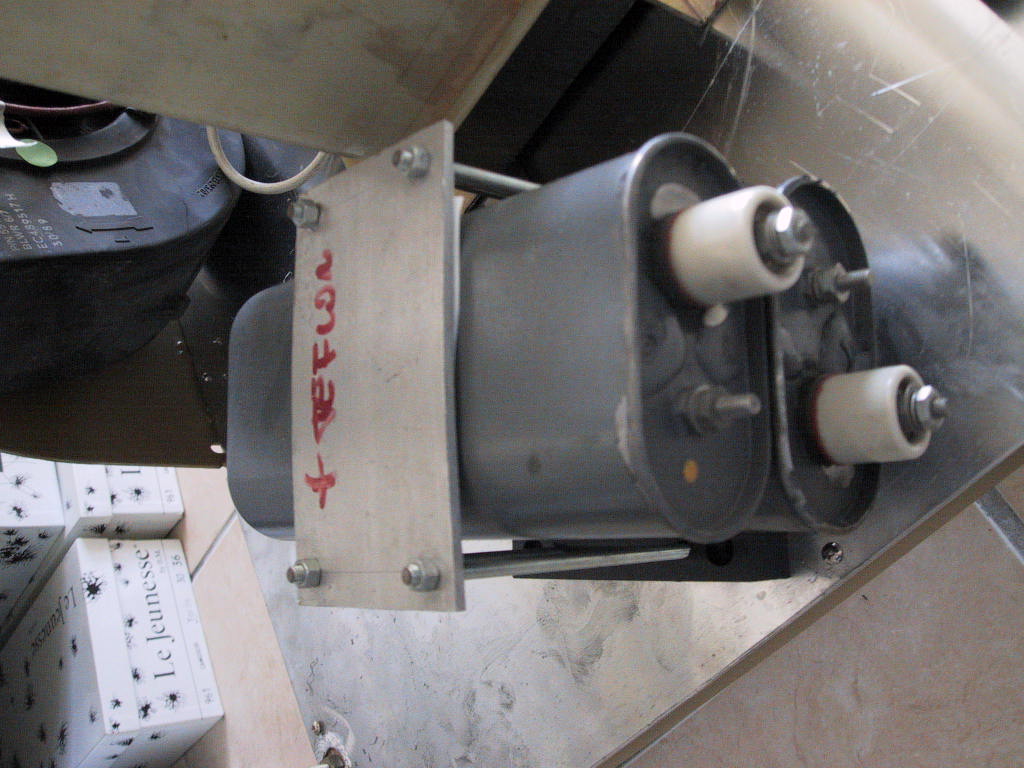

i condensatori per l'ht ( in realta' sono 4 )

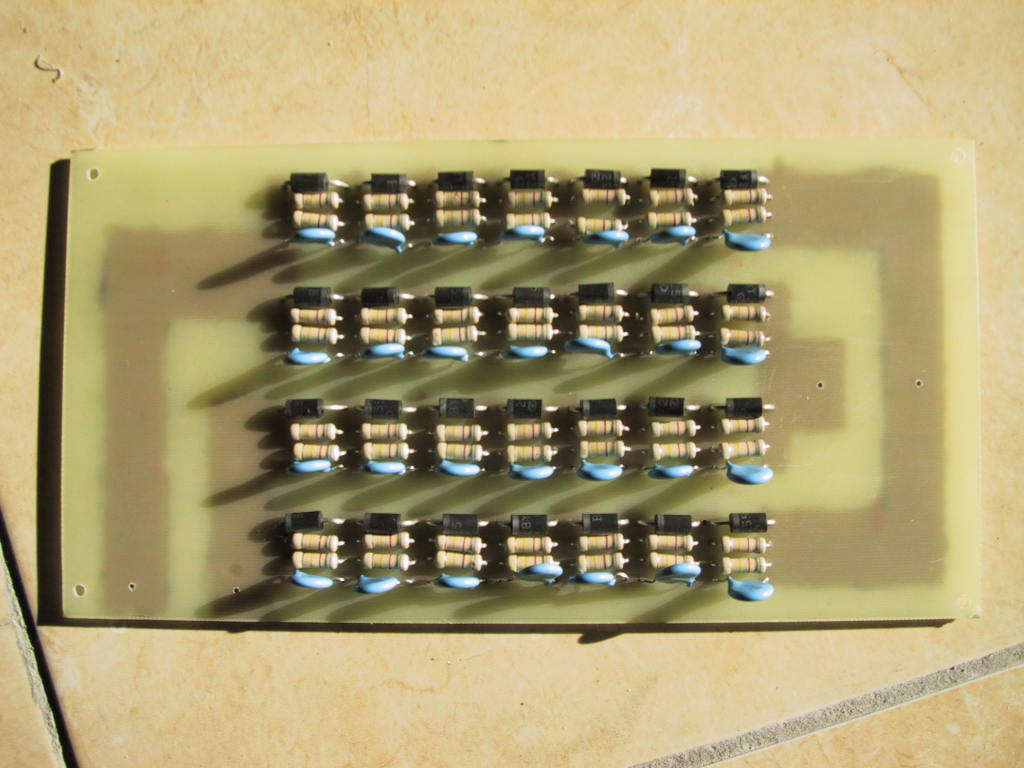

il ponte diodi

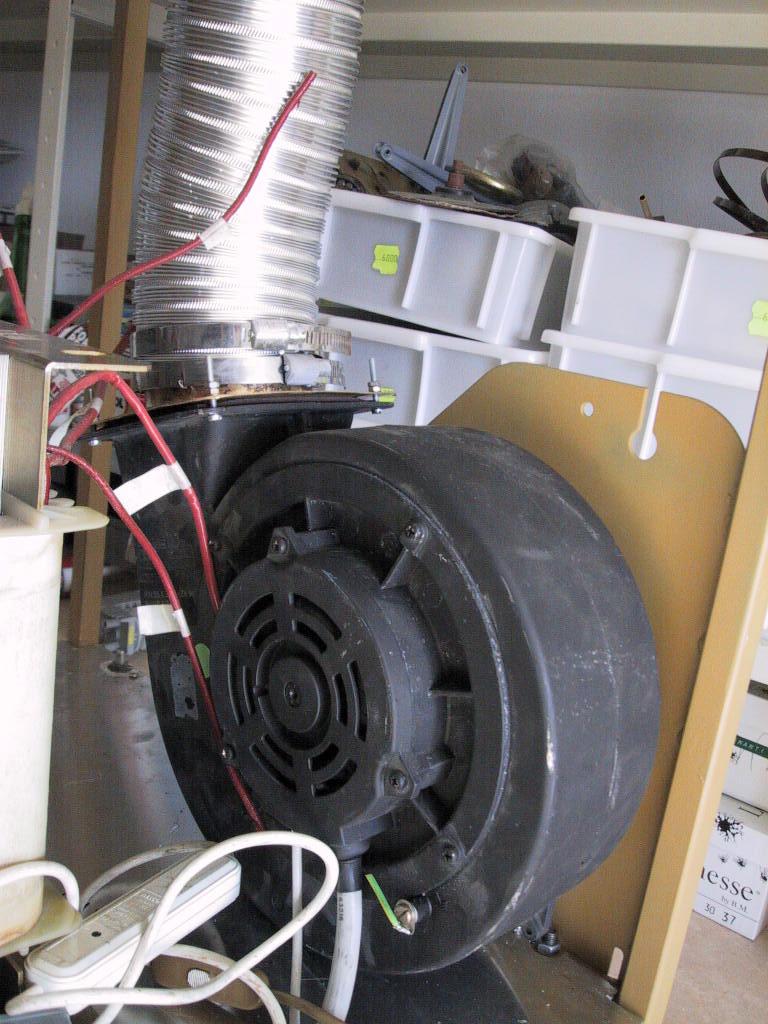

la "corposa" ventola di raffreddamento

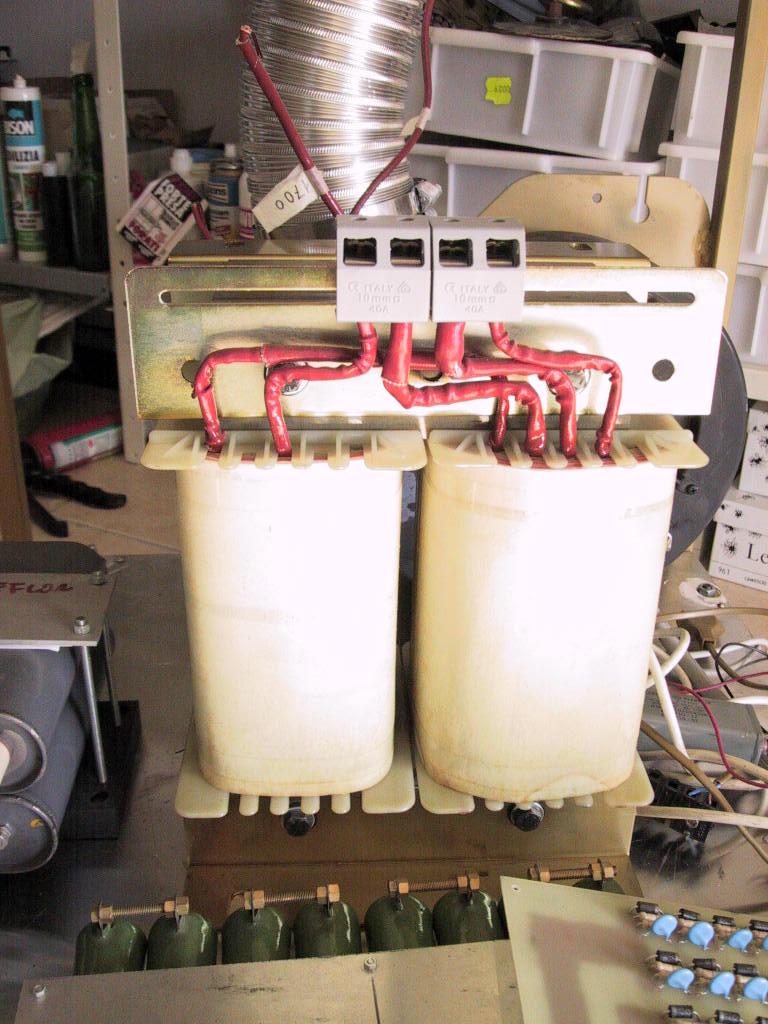

il trasformatore

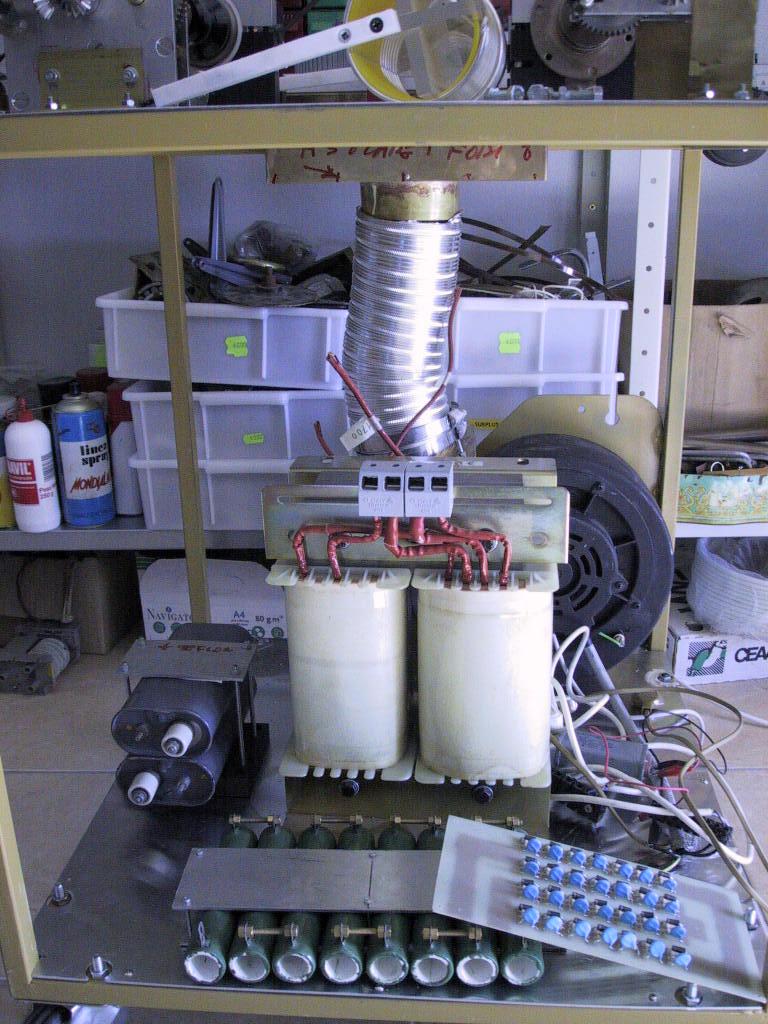

la fase di assemblaggio

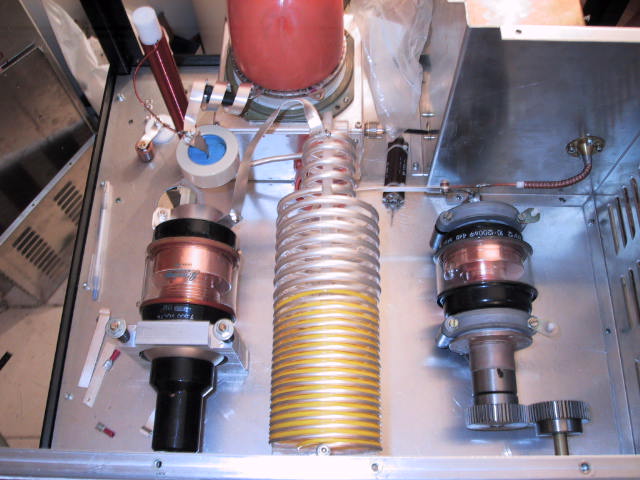

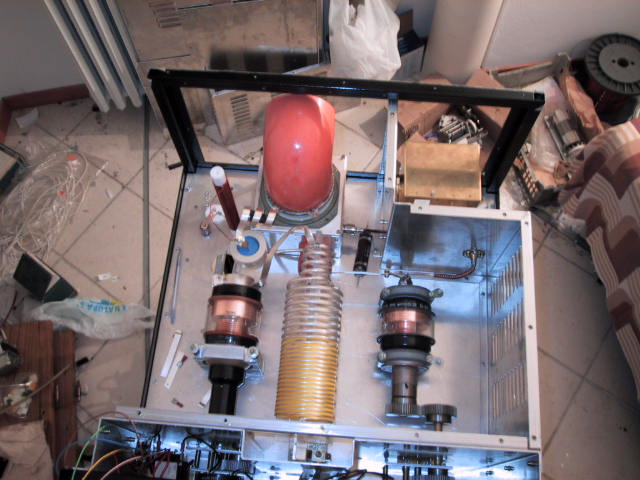

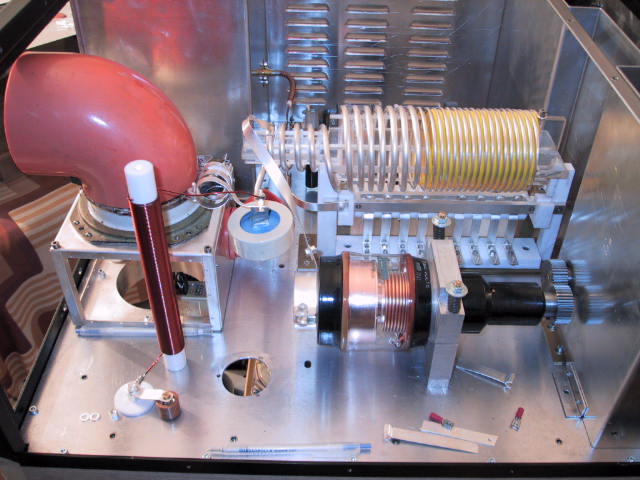

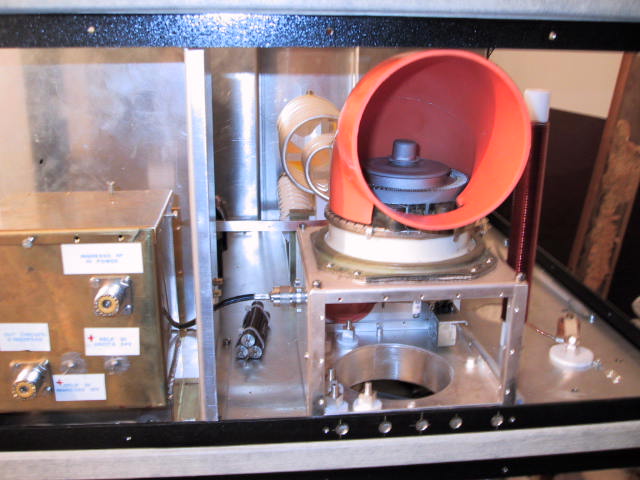

ED ORA LA PARTE RF CON I VARIABILI SOTTOVUOTO,

LE DEMOLTIPLICHE (AUTOCOSTRUITE OVVIAMENTE),

E LA SCATOLA DELLE COMMUTAZIONI CON I RELE' ANCHE LORO  SOTTOVUOTO

DURANTE LA FASE DI ASSEMBLAGGIO DEL SECONDO ESEMPLARE !!!!

E' SI PERCHE' L'AMPLIFICATORE HA UN GEMELLO ( SE NO MIO FRATELLO COSA FACEVA? )
