Ecco gli schemi elettrici dell'amplificatore

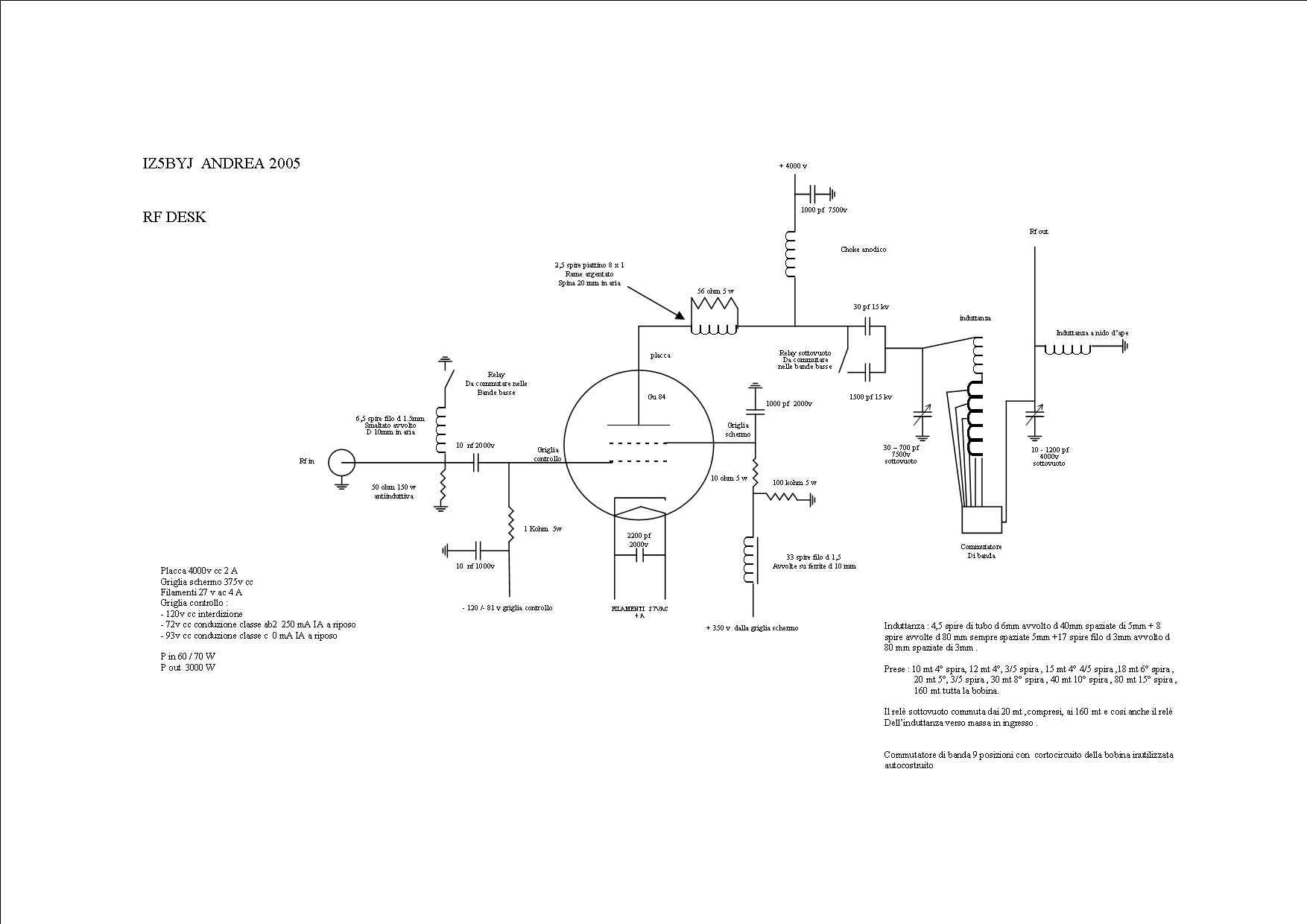

LA PARTE RF

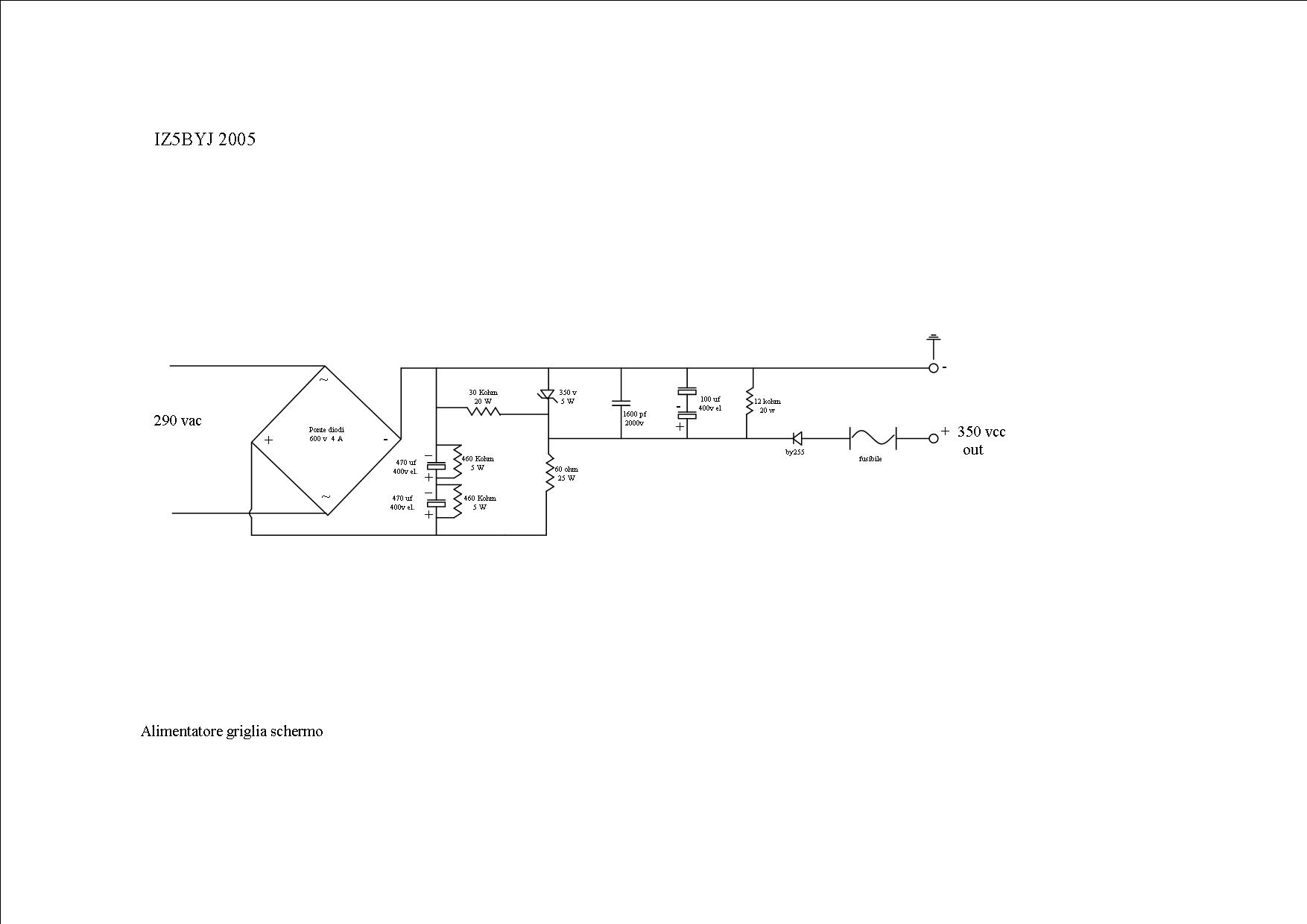

ALIMENTATORE  GRIGLIA SHERMO





ALIMENTATORE GRIGLIA CONTROLLO



PER VISUALIZZARE MEGLIO GLI SCHEMI SALVARLI ED INGRANDIRLI CON UN QUALSIASI PROGRAMMA DI VISUALIZZAZIONE IMMAGINI
